Patch panel to jeden z tych elementów infrastruktury sieciowej, który rzadko trafia na slajdy sprzedażowe, ale bez niego trudno mówić o dobrze zaprojektowanej serwerowni czy szafie teletechnicznej. To od jakości okablowania strukturalnego, przejrzystości oznaczeń i poprawnej organizacji kabli zależy stabilność połączeń, łatwość rozbudowy oraz szybkość reakcji w przypadku awarii. Z perspektywy zespołu IT Crew patch panel jest fundamentem pod bezpieczną, skalowalną i łatwą w zarządzaniu sieć, zarówno w małym biurze, jak i w rozproszonym środowisku wielu lokalizacji.
Czym jest patch panel i dlaczego ma tak duże znaczenie

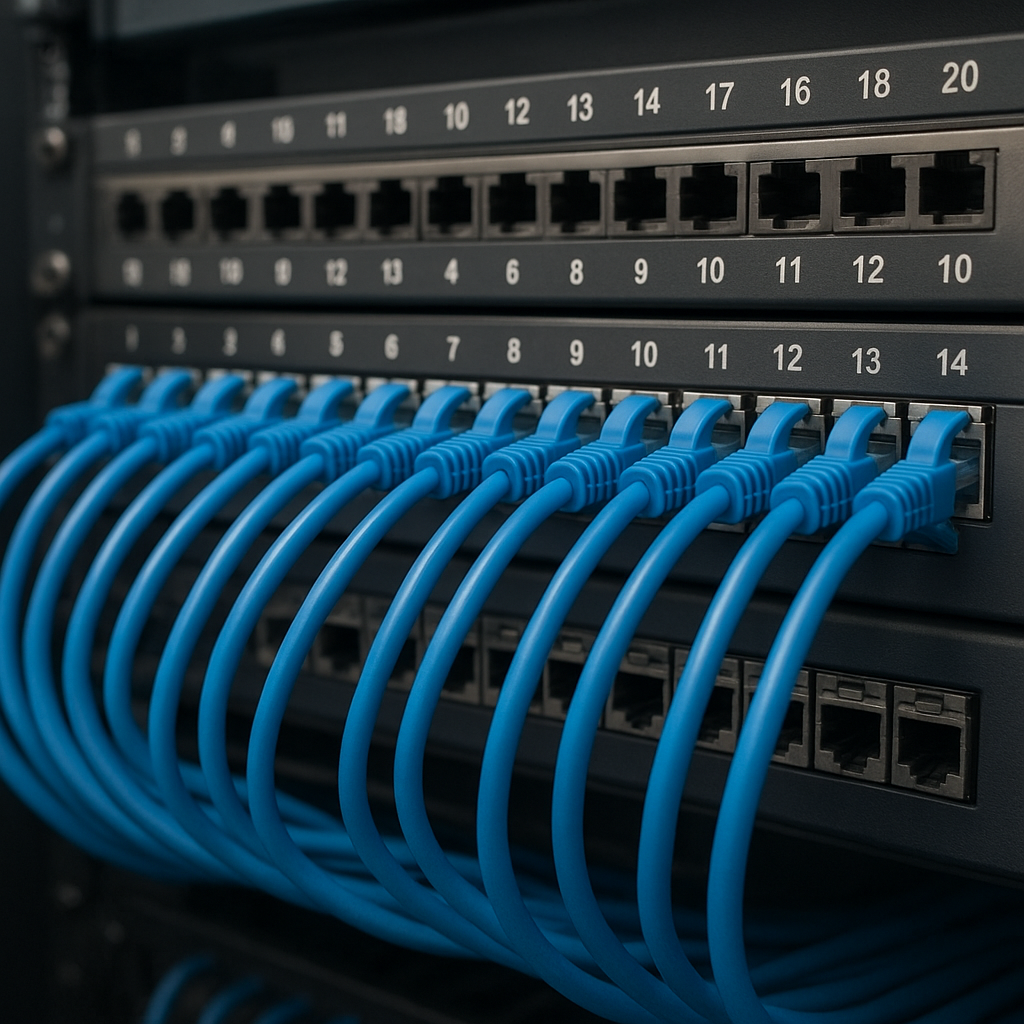

Patch panel (panel krosowy) to pasywny element infrastruktury, montowany zazwyczaj w szafie rack, do którego dochodzą przewody instalacyjne poprowadzone do gniazd końcowych w biurze, serwerowni lub innych pomieszczeniach. Z drugiej strony panelu podłączane są krótkie przewody krosowe łączące porty z przełącznikami sieciowymi, routerami, urządzeniami do monitoringu czy inną infrastrukturą. W praktyce patch panel staje się swoistym centrum dystrybucyjnym, w którym porządkujemy i opisujemy całą warstwę fizyczną sieci.
Na pierwszy rzut oka może wydawać się, że to tylko rząd gniazd RJ-45 lub portów światłowodowych, jednak od sposobu, w jaki panel zostanie zaprojektowany, okablowany i oznaczony, zależy ergonomia późniejszej pracy. Dobrze wykonana instalacja z patch panelem pozwala technikowi szybko odnaleźć konkretny punkt, prześledzić połączenia i bezboleśnie przeprowadzić zmiany konfiguracji. Źle zorganizowana szafa, bez logicznego ułożenia kabli, bez opisów i bez zapasu organizacyjnego, skutkuje czasochłonnymi interwencjami, wyższym ryzykiem błędów i niepotrzebnymi przestojami.
W infrastrukturze projektowanej i utrzymywanej przez IT Crew patch panel nie jest traktowany jako marginalny koszt, który można zignorować lub zminimalizować. To centralny element okablowania strukturalnego, który ma wpływ na jakość usług sieciowych, bezpieczeństwo, zgodność z normami oraz możliwość dalszego skalowania środowiska. Właściwe zaplanowanie paneli krosowych to mniejsza liczba niespodziewanych awarii i mniejsze ryzyko kosztownych prac modernizacyjnych w przyszłości.
Rodzaje patch paneli i ich zastosowania w infrastrukturze IT
Dobór odpowiedniego patch panelu nie polega jedynie na wybraniu liczby portów. W praktyce trzeba uwzględnić kategorię okablowania, typ medium (miedź lub światłowód), sposób montażu, rezerwę na rozbudowę oraz warunki środowiskowe. IT Crew podczas projektowania infrastruktury analizuje te czynniki pod kątem realnych potrzeb organizacji, tak aby zaproponowane rozwiązanie było nie tylko poprawne technicznie, ale też ekonomicznie uzasadnione.
W sieciach opartych na skrętce miedzianej dominują patch panele kategorii 5e, 6, 6a, a w nowszych i bardziej wymagających środowiskach również 7 i 7a. Nie chodzi wyłącznie o nominalną przepustowość, lecz także o odporność na zakłócenia, kompatybilność elektromagnetyczną oraz planowany czas życia instalacji. Panel kategorii 6a, poprawnie zainstalowany i przetestowany, pozwala na stabilne połączenia 10 GbE, co w wielu firmach stanowi już standard w warstwie szkieletowej lub serwerowej. Wybór niższej kategorii, tylko dlatego że jest tańsza, bywa pozorną oszczędnością – w momencie, gdy firma potrzebuje wyższych prędkości, cała infrastruktura okablowania może wymagać wymiany.
Osobną grupą są panele przeznaczone dla infrastruktury światłowodowej. Składają się one z kaset lub modułów, w których umieszczane są spawy światłowodów i adaptery dla złączy LC, SC lub innych standardów. W środowiskach o dużej gęstości portów oraz w centrach danych często stosuje się rozwiązania modułowe, umożliwiające bardzo wysoką koncentrację włókien na jednostkę przestrzeni rack. Patch panele światłowodowe wymagają precyzyjnego planowania promieni gięcia, ochrony spawów oraz odpowiedniego oznaczenia zarówno włókien, jak i tras kablowych, aby serwis był możliwy bez ryzyka przypadkowego naruszenia sąsiednich połączeń.
W praktyce projektowej IT Crew stosowane są różne warianty paneli, w tym:
- klasyczne panele 24- lub 48-portowe do montażu w szafie 19″,
- panele modułowe pozwalające dobierać typ gniazd w zależności od potrzeb,
- panele kątowe ułatwiające prowadzenie przewodów krosowych bez nadmiernego zginania,
- panele nieekranowane i ekranowane (STP) dla środowisk o podwyższonym poziomie zakłóceń,
- panele światłowodowe z kasetami na spawy i wysoką gęstością portów.
Dobór odpowiedniego typu panelu jest powiązany z planowaną topologią sieci, rodzajem urządzeń aktywnych, przyjętą klasą odporności na zakłócenia oraz możliwościami rozbudowy. W przypadku klientów, dla których kluczowe jest długoterminowe bezpieczeństwo inwestycji, IT Crew rekomenduje rozwiązania z zapasem portów oraz z przestrzenią na przyszłe modernizacje, tak aby kolejne projekty nie wymagały kosztownej przebudowy całej szafy.
Planowanie i projektowanie infrastruktury z patch panelem
Projektowanie patch paneli zaczyna się już na etapie koncepcji całej sieci. Nie jest to tylko decyzja hardware’owa – to proces obejmujący analizę potrzeb biznesowych, planowaną liczbę stanowisk pracy, zapotrzebowanie na łącza VoIP, punkty Wi-Fi, monitoring wizyjny, systemy kontroli dostępu i inne elementy, które będą korzystały z tej samej infrastruktury kablowej. IT Crew przy przygotowywaniu projektów bierze pod uwagę nie tylko aktualny stan, lecz także prognozowany rozwój firmy, tak aby już na starcie uniknąć architektury ograniczającej dalszy wzrost.
W praktyce oznacza to tworzenie logicznego planu szaf rack, w którym z góry określa się liczbę paneli krosowych, ich typy, miejsca przełączników, organizery kabli pionowych i poziomych, a także rezerwę przestrzeni na sprzęt, który pojawi się w kolejnych etapach rozwoju. Taki schemat pozwala uniknąć typowego problemu, w którym szafa po kilku latach funkcjonowania staje się chaotycznym zbiorem urządzeń i kabli, utrudniającym jakiekolwiek prace serwisowe.
Ważnym aspektem projektowania jest również standaryzacja numeracji portów i gniazd. W ramach usług oferowanych przez IT Crew tworzona jest dokumentacja obejmująca mapę połączeń, schematy logiczne oraz zestawienie gniazd z przypisanymi im numerami paneli, portów i przełączników. Dzięki temu technik odpowiedzialny za eksploatację sieci może z poziomu dokumentacji szybko zlokalizować konkretny punkt, ustalić jego trasę i zaplanować przełączenia, bez konieczności chaotycznego przeszukiwania kabli w szafie.
Projektowanie patch paneli obejmuje także dobór odpowiednich ścieżek kablowych i trasowania przewodów. Kluczowe jest, by unikać nadmiernego równoległego prowadzenia kabli sygnałowych z zasilającymi, zachować odpowiednie odległości od silnych źródeł pola elektromagnetycznego oraz umożliwić późniejszą konserwację. Zastosowanie koryt kablowych, peszli, drabinek i przepustów musi być skoordynowane z lokalizacją paneli, aby ograniczyć naprężenia mechaniczne i zapewnić odpowiedni promień gięcia przewodów. Dobra praktyka zakłada również pozostawienie kontrolowanego zapasu długości kabla w szafie, co umożliwia korekty podczas modernizacji.
Instalacja, terminowanie i testowanie patch paneli
Sam montaż paneli krosowych wymaga precyzji i zachowania zgodności z normami. Nawet najlepszy projekt straci na wartości, jeśli terminowanie par przewodów zostanie wykonane niestarannie, z naruszeniem parametrów transmisyjnych lub bez odpowiedniego testowania. W ramach realizacji zleceń dla klientów IT Crew przykłada dużą wagę do jakości wykonania, ponieważ błędy na tym etapie potrafią ujawnić się dopiero po miesiącach, powodując trudne do zdiagnozowania problemy z wydajnością sieci.
Terminowanie skrętki na patch panelu odbywa się zazwyczaj z wykorzystaniem złącz typu IDC, przy zastosowaniu odpowiednich narzędzi uderzeniowych lub modułowych. Należy zachować jak najkrótszą długość rozplecenia par, trzymać się jednego standardu (T568A lub T568B) w całej instalacji oraz dbać o nieprzekraczanie dopuszczalnego promienia gięcia kabla. W przypadku kabli ekranowanych istotne jest również prawidłowe zakończenie i uziemienie ekranu, tak aby panele ekranowane pełniły funkcję ochrony elektromagnetycznej, a nie dodatkowego źródła zakłóceń.
Światłowody wymagają od instalatorów jeszcze większej precyzji. Łączenie włókien, wykonywanie spawów, czystość złączy oraz odpowiednie ułożenie zapasów światłowodowych w kasetach mają bezpośredni wpływ na tłumienność toru i niezawodność połączeń. IT Crew stosuje sprzęt pomiarowy umożliwiający weryfikację parametrów światłowodów oraz testy end-to-end, tak aby klient otrzymał infrastrukturę spełniającą wybrane normy oraz wymagania producentów urządzeń aktywnych.
Po zakończeniu instalacji niezbędne jest przeprowadzenie pełnych testów okablowania. Dla skrętki oznacza to pomiary na poziomie kanału transmisyjnego, z uwzględnieniem parametrów takich jak tłumienność, przesłuchy, opóźnienia czy zgodność z wybraną kategorią wydajności. Dla światłowodów przeprowadza się pomiary mocy i tłumienia oraz, w razie potrzeby, testy reflektometryczne. Wdrożenia realizowane przez IT Crew kończą się przekazaniem raportów z pomiarów, które są ważnym elementem dokumentacji technicznej i dowodem, że infrastruktura spełnia określone wymagania.
Organizacja kabli, oznaczenia i dokumentacja
Patch panel spełni swoje zadanie tylko wtedy, gdy towarzyszy mu odpowiednia organizacja przewodów. W praktyce chodzi o zastosowanie organizerów kabli, rzepów, opasek, prowadnic poziomych i pionowych, a także o konsekwentne stosowanie etykietowania. IT Crew w realizowanych projektach kładzie duży nacisk na czytelny podział na wiązki, rozdzielenie kabli danych od kabli zasilających oraz na estetyczne ułożenie przewodów krosowych, co przekłada się na łatwiejsze zarządzanie i mniejsze ryzyko przypadkowego wypięcia.
Oznaczenia powinny obejmować zarówno gniazda w panelach, jak i kable, gniazda końcowe w pomieszczeniach oraz porty w przełącznikach. Pozwala to jednoznacznie zidentyfikować każde połączenie i szybko ustalić, które urządzenie końcowe jest przypisane do konkretnego portu. W środowiskach o większej skali, gdzie liczba połączeń idzie w setki lub tysiące, system oznaczeń musi być przemyślany, spójny i łatwy do zrozumienia dla nowych członków zespołu technicznego.
Równie istotna jest dokumentacja, która powinna obejmować aktualny schemat szaf rack, listę patch paneli z numeracją portów, przypisanie do przełączników oraz opis tras kablowych. IT Crew przygotowuje dla klientów taką dokumentację w formie elektronicznej, co ułatwia jej późniejszą aktualizację oraz integrację z systemami monitoringu lub narzędziami do zarządzania infrastrukturą. Dobrze prowadzona dokumentacja to nie tylko wygoda, ale także element bezpieczeństwa – w krytycznej sytuacji pozwala ograniczyć czas potrzebny na przywrócenie usług.
W praktyce utrzymaniowej organizacja kabli i aktualność oznaczeń wymagają dyscypliny. Każda zmiana w okablowaniu – dodanie nowego łącza, przeniesienie stanowiska, rekonfiguracja szafy – powinna być odnotowana. W przeciwnym razie nawet najlepiej zaprojektowana infrastruktura z czasem traci przejrzystość. Dlatego w ramach umów serwisowych IT Crew oferuje nie tylko fizyczne prace przy okablowaniu, ale także przeglądy porządku w szafach oraz aktualizację dokumentacji po wykonanych modyfikacjach.
Bezpieczeństwo, dostęp i dobre praktyki eksploatacyjne
Patch panel jest punktem, w którym koncentruje się duża część infrastruktury sieciowej, dlatego ma znaczenie również z perspektywy bezpieczeństwa. Nie chodzi tu jedynie o bezpieczeństwo logiczne, ale o fizyczną kontrolę dostępu oraz zabezpieczenie przed nieautoryzowaną ingerencją. IT Crew doradza klientom w kwestii lokalizacji szaf, stosowania zamykanych drzwi, kontroli dostępu do pomieszczeń technicznych oraz monitoringu wizyjnego, aby zminimalizować ryzyko manipulacji przy kablach lub urządzeniach.
Dobre praktyki eksploatacyjne obejmują również jasne procedury pracy przy panelach: unikanie przełączania kabli „na żywo” bez odpowiedniej koordynacji, stosowanie tylko oznaczonych przewodów krosowych o odpowiedniej kategorii, a także prowadzenie rejestru zmian. W środowiskach o podwyższonych wymaganiach, takich jak centra danych, każda operacja w szafie powinna być planowana i opisywana, aby w razie wystąpienia problemów było możliwe jednoznaczne ustalenie przyczyny.
Istotnym aspektem bezpieczeństwa jest również ochrona przed uszkodzeniami mechanicznymi. Nadmiernie napięte kable, brak podpór, zbyt mały promień gięcia lub nadmierne obciążenie paneli przewodami krosowymi mogą w dłuższym okresie prowadzić do usterek, przerywania połączeń i spadku parametrów transmisyjnych. IT Crew, projektując i realizując instalacje, zwraca uwagę na stosowanie elementów odciążających, odpowiednich organizerów oraz na planowanie rezerwy przestrzennej w szafie właśnie po to, by zminimalizować takie ryzyko.
W wielu organizacjach patch panelem opiekuje się zespół wewnętrzny, który nie zawsze ma czas na systematyczną weryfikację stanu infrastruktury. Z tego względu ważne jest wprowadzenie cyklicznych przeglądów, podczas których sprawdzane są oznaczenia, stan kabli, poprawność zamknięcia szaf oraz ewentualne przegrzewanie się urządzeń aktywnych. W ramach współpracy z klientami IT Crew może przejąć część tych obowiązków, prowadząc regularne audyty szaf i proponując działania naprawcze lub modernizacyjne.
Usługi IT Crew związane z projektowaniem i utrzymaniem patch paneli
IT Crew oferuje kompleksowy zakres usług związanych z projektowaniem, budową oraz utrzymaniem infrastruktury okablowania, w której kluczową rolę odgrywa patch panel. Zakres prac obejmuje analizę potrzeb, przygotowanie koncepcji, wykonanie projektu technicznego, dostawę sprzętu, instalację, terminowanie kabli, testy, dokumentację oraz późniejsze wsparcie eksploatacyjne. Dzięki temu klienci otrzymują spójne rozwiązanie, w którym każdy element – od gniazda w ścianie po przełącznik szkieletowy – jest zaplanowany jako część jednej całości.
W obszarze projektowania IT Crew przygotowuje rozwiązania zarówno dla nowych lokalizacji, jak i dla modernizowanych środowisk. Dotyczy to małych biur, większych powierzchni open space, serwerowni, a także rozproszonych struktur z wieloma oddziałami. W każdym przypadku celem jest stworzenie infrastruktury, którą będzie można łatwo rozwijać, bez konieczności gruntownego przebudowywania okablowania przy każdej zmianie organizacyjnej czy technologicznej.
Na etapie realizacji zespół wdrożeniowy odpowiada za fizyczną instalację paneli, terminowanie przewodów miedzianych i światłowodowych, organizację kabli w szafach, opis wszystkich elementów oraz wykonanie testów potwierdzających zgodność z założeniami projektowymi. Klient otrzymuje nie tylko gotową infrastrukturę, lecz także pełny zestaw raportów z pomiarów i aktualną dokumentację. To istotne zarówno z punktu widzenia utrzymania, jak i ewentualnych audytów czy wymagań formalnych.
W ramach usług utrzymaniowych IT Crew może przejąć odpowiedzialność za bieżącą obsługę szaf rack, w tym za realizację zmian w patch panelach, porządkowanie kabli, diagnostykę problemów z łącznością oraz doradztwo przy planowaniu rozbudowy. W wielu przypadkach zewnętrzne wsparcie specjalistów pozwala uniknąć sytuacji, w której infrastruktura stopniowo traci przejrzystość, a każda modyfikacja zwiększa poziom chaosu. Zespół IT Crew dysponuje doświadczeniem z różnych środowisk, dzięki czemu jest w stanie proponować rozwiązania sprawdzone w praktyce.
Dla organizacji, które stawiają na wysoki poziom niezawodności i przewidywalne koszty utrzymania, współpraca z doświadczonym partnerem w obszarze okablowania i paneli krosowych staje się kluczowa. Poprawnie zaprojektowany i utrzymywany patch panel to nie tylko porządek w szafie, ale przede wszystkim fundament stabilnej, skalowalnej i bezpiecznej sieci, na której można bez obaw opierać krytyczne procesy biznesowe. To właśnie na takim podejściu IT Crew buduje swoje usługi, łącząc praktyczną wiedzę techniczną z rozumieniem realnych potrzeb organizacji.
W efekcie klienci, którzy decydują się powierzyć projektowanie i utrzymanie patch paneli zespołowi IT Crew, zyskują nie tylko dobrze wykonaną infrastrukturę fizyczną, ale także partnera, który potrafi doradzić, jak rozwijać środowisko sieciowe wraz z rozwojem firmy. Świadome podejście do roli paneli krosowych w całym ekosystemie IT przekłada się na mniejszą liczbę incydentów, szybsze rozwiązywanie problemów i większą elastyczność przy wdrażaniu nowych usług.
